XL3002固体绝缘材料测试电极

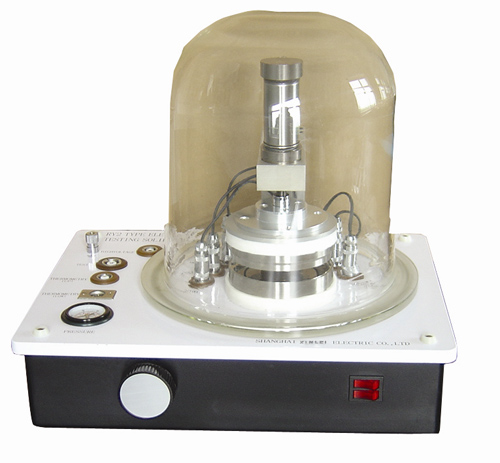

    XL3002型固体绝缘材料测试电极制造成平板型带保护电极的三端式电容器，可以在加压，加温，真空条件下，配以高压电容电桥，在工频电压下对各类固体绝缘材料（如聚苯乙烯，聚丙烯，电容纸等）的试品作介璺损耗因数，相对介电常数测量。

主要技术参数

1   正常工作条件：
      环境温度： +5℃～+40 ℃
      相对湿度：应不大于80％ 使用场所无有害气体及蒸气，应无导性和易爆性尘埃

1   主要性能
      高压电极直径与表面积：￠98mm(75.43cm2)
      测量电极直径与表面积：a.￠70 mm(38.5 cm2)    b.￠50 mm(19.6 cm2)
      电极材料：    不锈钢 1Cr13Ni9Ti
      电极工作面：  精面面磨
      电极间距：    不大于5 mm

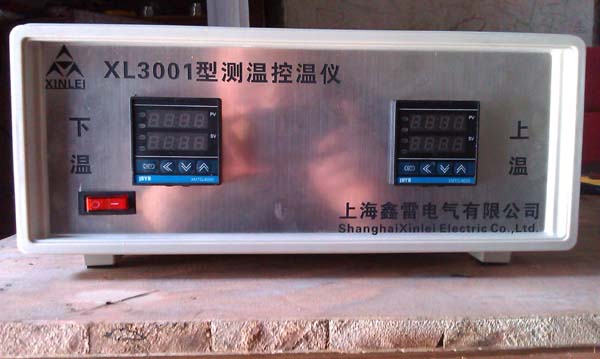

      电极加热功率：＞2×500瓦
      电极最高温度：180％
      加热时间：    30分钟
      电极压力：    0～1.0Mpa连续可调
      最大测量电压：2000V，50Hz
      真空度：      电极可抽真空至3×10-2 Mpa
      尺寸：        405 ×305 ×405(mm)
      重量：        15kg





固体绝缘材料测试电极

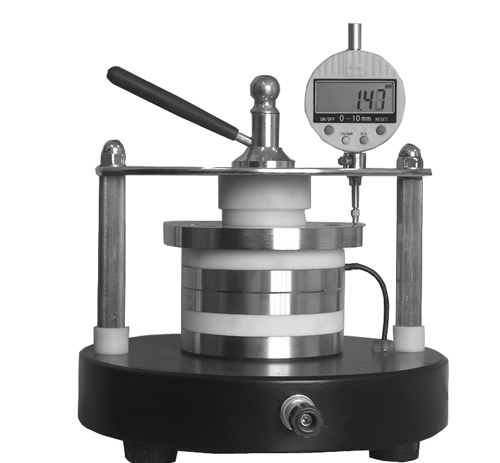

    本电极适用于固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和 玻璃等的相对介电系数（εr）与介质损耗角正切值（tgδ）的测试。本电极主要用于频率在工频50Hz下测量试品的相对介电系数（εr）和介质损耗角正切值（tgδ）。本电极的设计主要是参照国标GB1409-78。

    本电极采用的是三电极式结构，能有效的消除表面漏电流的影响，使测量电极下的电场趋于均匀电场。

主要技术参数

1   环境温度：20±5℃

1   相对湿度：65±5% RH

1   高低压电极之间距离：0～3.5mm可调

1   百分表示值误差：0.02mm

1   百分表电源：一粒1.5V氧化银扣式电池（SR44，1.5V）

1   测量极直径：Φ70mm

1   空极tgδ：≤5×10-5

1   空极电容量：40±1pF

1   最高测试电压： 2500V

1   实验频率：50/60Hz

1   体积：210mm ×180mm

1   重量：6kg
