QS30A型高精密高压电容电桥

    QS30A型高压电桥是高压试验的基本仪器，主要用于对电容、电感、介损功率因素等数据的测量。本电桥采用电流比较仪的原理并结合计算机数据处理，具有操作方便可靠、测量精度高、读数位数多、线性度好，不受环境湿度影响，仪器内部的计算机能自动对测试数据进行处理，直接在面板上显示电容值、介损tgδ值、测试电压及流经标准电容的电流（Icn），并可通过打印机将测试结果打印出来等优点，是目前国内精度较高、稳定性好、操作方便、用途广泛的高压电桥。

主要技术参数

   系统：
    标准电容器：CN = 0…1999.9 pF?
    CN (允许值)：更大值只会被 ICN max = 15 mA 限制?
    最大测试品电容量：CX max = 1099.99 x CN

   试验电压：
    范围： 典型 50 V…0.99 MV .?
    最大测试电压：

    分辨率：0.1KV
    精度：0.5%

   测试频率 （QS30C）：
    范围：45…60 Hz
    范围：45…60 Hz
    精度：± 0.2 %

   测试电流：至 15 Amps, 展可用外接电流比较仪（QS30-1）

   电容量：
    手动范围选择范围：0.1…1099.99 x CN
    分辨率：5个有效数字
    精度：0.05%

   介损因数 tanδ：
    范围:0.00000… 9.99
    分辨率:1 x10-5
    精度±0.5% 读数 ± 0.005%
    所称列的精度以下列测试条件为基础:
    标准电容器电流 ICN 31μA < ICN < 15 mA
    试样电流 ICX
    31μA < ICX < 15 A

   使用条件：
    稳定范围: 5…45℃
    湿度范围: 《 95% 相对湿度
    工作电压：220V±10 50Hz

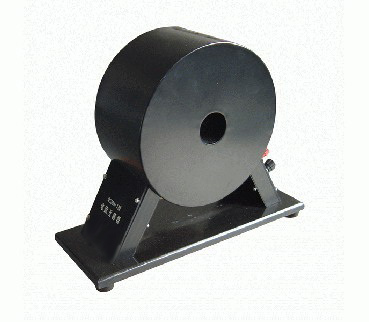

QS30-1型量程扩展器

    QS30-1型高压电桥电容测量的最大倍率为1000:1。当测量大电容器（如电力电容器）时，这一比率值显得不够，需配用QS30A-1型电流互感器（最大比率值可达1000:1），使整个电桥装置的比率可达106: 1,当选用标准电容器Cs=1000pF时，最大测试电容Cxmax可达1000μF。
