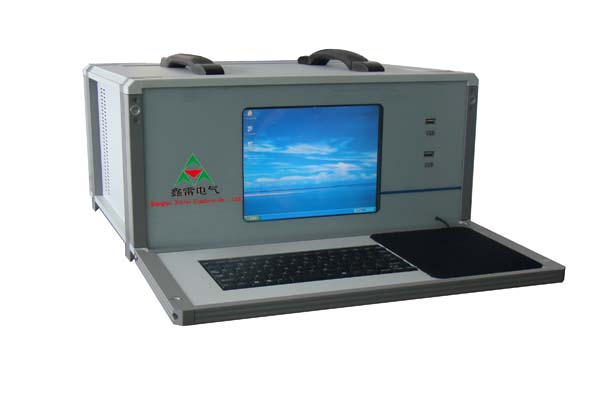

XL2501系列局部放电检测仪

    XL2501是具有我国特色并达到国际先进水平的新一代局部放电检测仪，适用于电机、变压器、互感器、电缆、套管、电容器及其它高压电器的局部放电定量测试。XL2501还具有灵敏度高，适用的试品范围广等优点。具有测试.分析(多参数分析.二维图谱分析.三维图谱分析).数据保存。报告生成及打印等功能。

    采用高速.大容量数据采集卡，能进行连续采集局放数据,数据复现性好,准确度高。能同时显示局部放电波形（椭圆、正铉波、直线三种方式），局放量和测试电压。

    在校正和测试过程中自动调节增益而不需要人为干预，操做简便。可适应工频（50HZ），三倍频（150HZ）和最高至400HZ的电源。开门开窗可任意设置最小可至1度。可单通道也可六个通道进行测量.

    体积小，重量轻。既适合于电力部门和制造厂车间等现场使用，也适合于科学研究试验

主要技术参数

   可测试品的电容量范围： 6pf～250μf

   检测灵敏度：＜0.02pc（电容50pf时）

   放大器：3db低端频率f1 10、20、30。50。80kHz任选，3db高端频率fh 100 、200、300k。400。500KHz任选。增益调节范围＞120db,档间增益差20±1db。正、负脉冲响应不对称性＜1db.

   时间窗：窗宽1о～360о,窗位置可任意旋转；

   试验电压表：0-- 200kV,数字表显示时误差＜3%F.S.

   采集通道：4通道/卡

   输入阻抗：1MΩ

   采集卡最高采样率：20MHZ

   AD分辨率12BIT：直流精确0.2%

   每通道采样长度：8M

   触发方式：手动、外触发、内触发

   采集卡带宽：3MHZ（-3DB）

   重量：约15kg
