XL2801高压介损测试系统

    本装置采用变频抗干扰技术复数运算，全数字滤波技术，全自动智能化测量强干扰下测量数据非常稳定。整个系统由变频介损仪、高压谐振电抗器、高压标准电容器及补偿电容器、励磁变压器共5部分构成。其中高压谐振电抗器、高压标准电容器、补偿电容器及一体化介损仪装有变频电源装置部分，构成可控串联谐振升压试验电源电路。在被试设备电容量为1400～2000pF（无补偿）范围内时可程控产生160kV及以下正弦工频范围高压输出，输出电源频率45～55Hz。可满足220kV及以下电压等级线路电气设备的高压介损测量试验电压的要求，而且能满足异频测量与50Hz工频测量偏差的要求。一体化电桥可按程序设定一系列试验电压测试点，自动完成被试设备电容量、tgδ、试验电压值以及被试设备的电容电流等试验参数的自动测量，并可通过面板液晶显示屏输出；同时，能够显示、绘制相应曲线；并可实现试验数据的存储、打印。此外，该装置除利用系统自身串联谐振装置升压实现测量外，还具有外接高压测量功能，即可以使用外部工频高压试验变压器或外部其它串谐装置进行升压测量。该装置同时保留一体化电桥内置高压标准电容器及内部升压测量功能，在无需外接任何设备的情况下进行常规10kV电压下的绝缘介质损耗、电容量的正接法测试；整套装置组件少、重量轻，便于现场使用。测量过程自动化程度高、准确度高；具备过压保护、接地检测等功能，操作方便，安全可靠；显示界面清晰、美观。

XL2801高压介损装置的构成

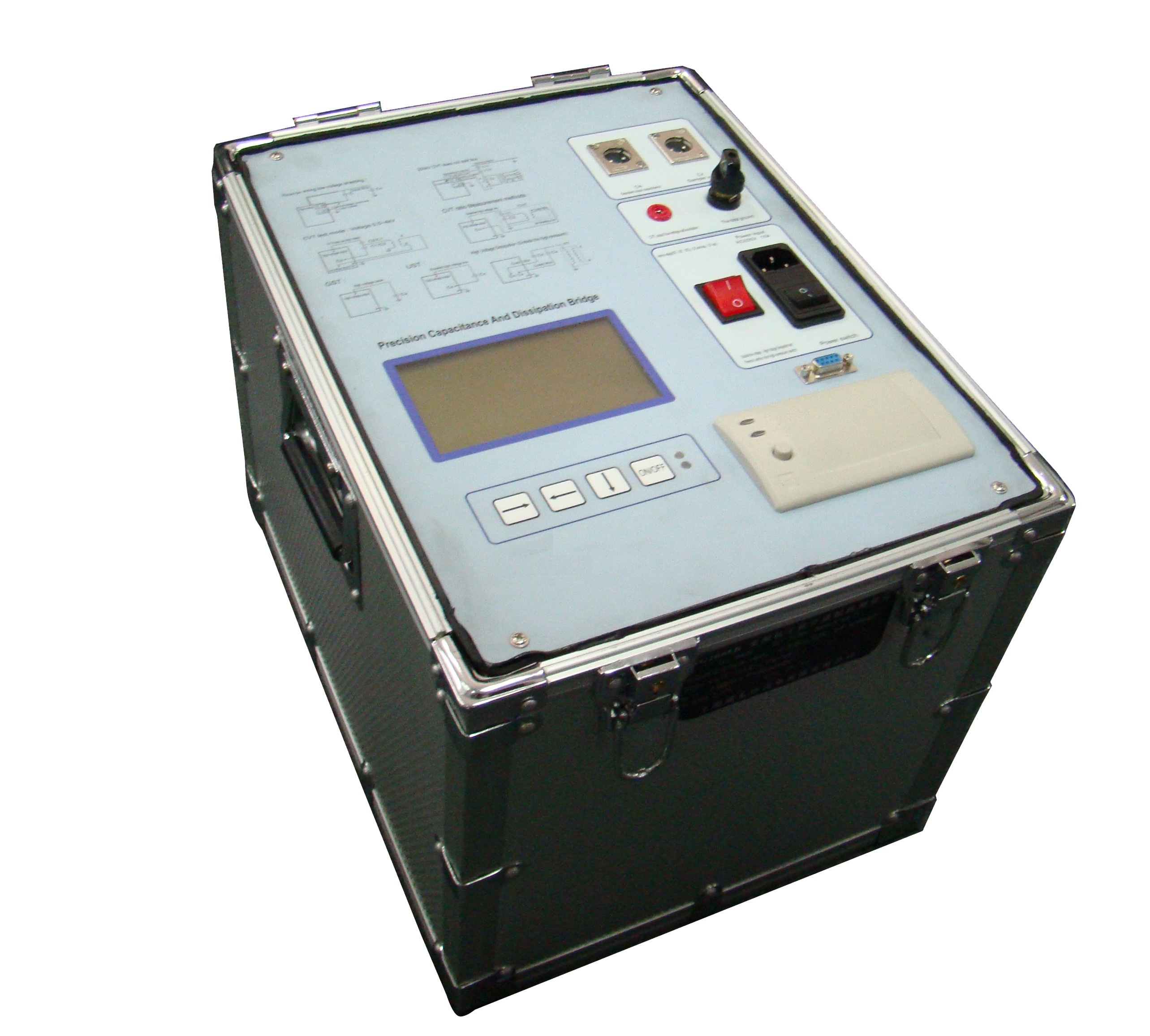

f   高压介质损耗测试仪   XL2801/12kV   1台 （内含标准电容，变频电源，励磁变压器）

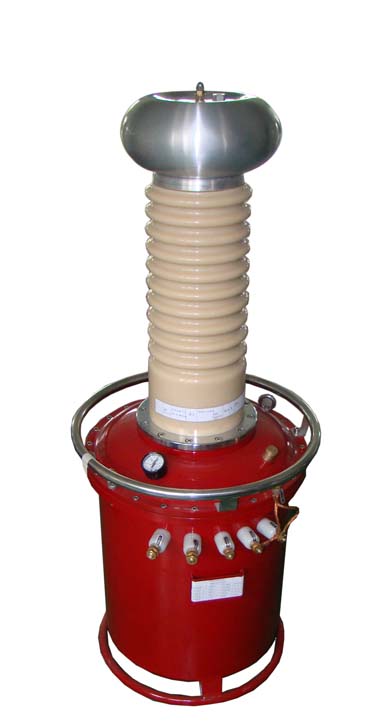

f   高压谐振电抗器   XZM 45/0.5A      4台

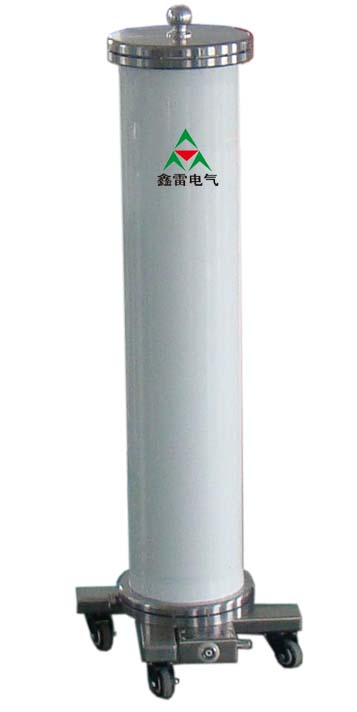

f   高压标准电容器   YL180KV/100pF   1台

f   负载补偿电容器   500pF、1000pF   各 1 只(两档)

f   均压罩及高压测试电缆      1套



XL2801高压介损测量原理

    系统由内置于一体化电桥中的配套变频电源产生可变频率可调幅度的工频
电源，经由内置励磁变压器、高压谐振电抗器与电容谐振，产生高压电源，施加
于标准电容器和被试设备上。将两者低压侧的信号输入高压介损测试仪，采样低
压侧信号, 采用抗干扰技术，全数字滤波技术，实现高电压下电气设备介质损耗
等参数的自动化、数字化测量，并显示输出被试品的电容量和介损测量值并绘制
测量曲线。





系统特点

f   该装置可通过谐振装置输出160kV（有效值）及以下高压试验电压，可用于220kV及以下电压等级线路电气设备的高压介损及电容量的测量

f   在试验电压范围内，可通过面板任意设定试验电压点（最多30点，最小电压间隔1kV）；一次升压即可完成所有设定试验电压点的测试；试验电压由一体化电桥通过高压标准电容器取样测量，克服容升效应带来的误差

f   当被试设备电容量在1400～2000pF（无补偿时）范围内，输出谐振频率40～70Hz时的异频测量值满足相同被试设备在50Hz工频试验电源测量值的偏差要求

f   保留一体化电桥内置标准高压电容器及内部升压测量功能；在无需外接任何设备的情况下可进行常规10kV电压下的绝缘介质损耗、电容量的测试

f   谐振电源部分可单独启动，用做独立的小容量高压电源

f   被试设备电容量、tgδ、试验电压值以及通过被试设备的电容电流等测量数据，可通过液晶显示屏输出，并能绘制相应曲线
