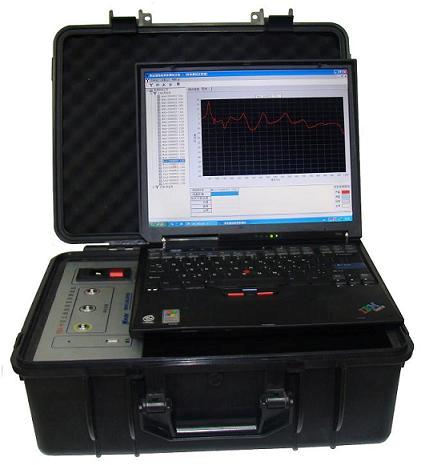

XL7890变压器绕组变形分析仪

    采用快速频率响应分析法，具有较高的检测灵敏度和准确性，可在变压器不吊罩的情况，准确测量变压器在遭受突发性短路电流冲击后，可能发生的鼓包、扭曲、移位等绕组变形现象，符合现场使用的要求。该产品是本公司专门研制开发的出口型产品，技术指标与国外同类产品完全接轨。

    对6KV及以上电压等级电力变压器及其它特殊用途的变压器，进行绕组变形测试及诊断。频率范围：10Hz～10MHz 准确度：±0.5dB。

应用范围：

    对6KV及以上电压等级电力变压器及其它特殊用途的变压器,进行绕组变形测试及诊断



主要技术参数

   扫频信号源：
      10Hz～10MHz(频率精确度为0.002%)

   数据测量：
      测量方式：线性/对数分布的扫频测量方式。
      频率范围：10Hz～10MHz
      动态范围：-100dB～20dB
      准确度：±0.5dB
      抗干扰性：数字滤波器宽带(IFBandwidth)为测量频率的0.5%

   数据显示：
      显示方式：线性/对数，幅频曲线/相频曲线。
      频率范围：10Hz～10MHz
      智能判断：按DL/t911-2004标准进行智能诊断，显示相关系数及曲线间的差异。
      数据格式：Excel数据格式。



产品优势

1   符合《DL/T911-2004电力变压器绕组变形的频率响应分析法》行业标准。

1   操作简单、测量迅速，单个绕组的测量时间不超过2分钟，是目前测试速度最快的产品。

1   整强型数字滤波技术，可有效抑制工频及高频干扰的影响，保证测试数据的重复性。

1   具备测试报告生成、打印、保存及图谱插入等功能，便于报告的编写和管理。
