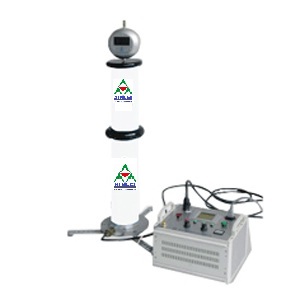

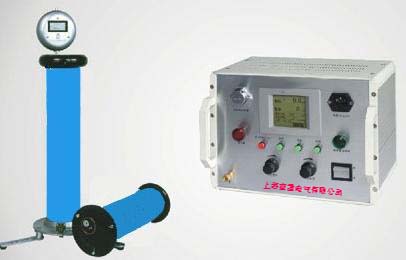

ZGF -V系列直流高压发生器

    ZGF -V系列直流高压发生器,适用于电力部门、企业动力部门对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。 ZGF直流高压试验器采用中频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压试验实现了高品质、便携式并能承受额定电压放电而不损坏。电压范围20KV-1500KV,电流范围2mA-40mA。

使用条件

   工作环境温度:-10℃~40℃

   相对湿度:不大于90%(无凝露)

   海拔高度:1000米以下

   工作频率:40kHz,采用闭环大反馈

   工作电源:AC220V±10% 50Hz±1Hz

   工作方式:间断使用,额定负载30分钟



使用条件

1   高压输出:额定电压:0~60kV 额定电流:2mA 额定功率:120W

1   高压输出最高电压:1.1倍额定电压 10分钟,高压输出充电电流:3mA(对电缆、发电机等大电容试品升压时,可用此电流充电)

1   电压测量精度:1.0%(满度)±2个字,采用4位半数显表


1   电流测量精度:
         低压侧总电流1.0%(满度)±2个字,采用4位半数显表
         高压侧采用全屏蔽高精度微安表测量方式,采用4位半数显表微安表显示屏采用导电玻璃与金属外壳相连,屏蔽性极好,量程范围0 -200-2000uA,精度1.0%±2个字

1   电压调节精度:0.1%

1   波纹系数:≤1.0%

1   0.75功能:当进行氧化锌避雷器试验时,按下0.75功能键,电压自动降到75%,精度≤1.0%

1   电压调节:采用粗调、细调方式,粗、细调电位器采用进口十圈电位器

1   过压整定误差:≤1.0%,采用数字拨盘式整定

1   电压调整率:电源电压在220V±10%范围内变化时,输出电压波动范围不超过1.0%

1   倍压筒高度:430mm 直径:80mm

1   倍压总重量:3kg

1   机箱:尺寸:240×180×170 mm
          重量:6kg
